永磁渦流柔性傳動節能技術是以現代磁學基本理論為基礎，應用永磁材料所產生的磁力作用，來實現力或者力矩（功率）無接觸傳遞的一種新技術。其核心價值就是讓傳動更安全（可靠）、更簡單（方便）、更高效（節能）。
一、產品系列：
永磁聯軸器，可以替代液力耦合器
· 標準型永磁聯軸器
· 延遲型永磁聯軸器YLY
· 限矩型永磁聯軸器YLX
· 離合型永磁聯軸器
· 帶輪型永磁聯軸器YLD
· 同步型永磁聯軸器

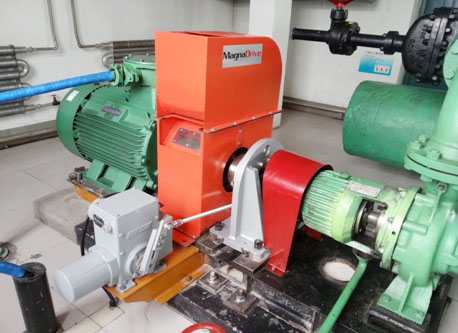

永磁調速器，可以替代變頻器
· 風冷型永磁調速器：
風冷型（臥式）永磁調速器 YTF
風冷型（立式）永磁調速器YTFL
· 液冷型永磁調速器
液冷型（臥式）永磁調速器 YTY
液冷型（立式）永磁調速器 YTYL
二、主要參數
轉速范圍：0～3000r/min
適配電機功率:4.0～4000KW
轉矩范圍：40～27000N?m
工作溫度范圍：-40～100℃
調速范圍：0～98%
傳遞效率：96～99%
氣隙調節范圍：2mm～40mm
滑差：1～4%
三、技術優點
安全可靠：結構簡單，無機械連接、顯著減少系統振動，無油污、無諧波、無需外接電源，可在高低溫、高海拔、高粉塵、濕度大、雷擊、易燃易爆、腐蝕、空間狹小等惡劣環境下工作。
節能降耗：調速產品節能率可達20%以上，非調速產品節能率在3-9%左右。
安裝精度要求不高，系統維護簡便，降低維護成本。
具有過載保護、緩沖啟動功能。
延長設備壽命，減少設備故障周期。
降低擁有者總成本，按產品全生命周期計算，投資回收效益最高。
四、應用領域
電力：
|
永磁渦流柔性傳動裝置應用于電廠主要配置及功能 |
||
|
序號 |
電廠設備 |
永磁裝置及作用 |
|
1 |
通風設備：一次風、送風、引風機、密封風機等風機傳動 |
ASD調速、節能 |
|
2 |
燃料輸煤設備：入廠、入爐輸煤皮帶、碎煤機、 |
延遲型MGD緩啟、防堵轉、同步運行； |
|
3 |
制粉設備：給煤機、磨煤機、排粉風機 |
ASD調速、節能；延遲型MGD緩啟、防堵轉 |
|
4 |
除塵、除灰系統：撈渣機、碎渣機、沖灰水泵、灰渣泵 |
ASD調速、節能；延遲型MGD緩啟、防堵轉 |
|
5 |
脫硫設備：渣漿泵及增壓風機、供氧風機、攪拌機等 |
ASD調速、節能；延遲型MGD緩啟、防堵轉 |
|
6 |
汽機：開式循環水泵、閉式循環水泵、凝結水泵等水泵 |
ASD調速、節能 |
|
工藝段 |
主要設備 |
永磁裝置及其作用 |
|
|
焦化 |
備焦 |
皮帶機破碎機 |
MGD緩沖防堵轉隔離震動 |
|
煉焦 |
干熄焦循環風機 |
ASD調速節能 |
|
|
焦油凈化 |
冷鼓工段風機、初冷段泵、脫氨工段(氨泵等設施)；粗苯工段(循環水泵、工藝泵等設 |
ASD調速節能 |
|
|
公輔設施 |
廢水、給排水系統、綜合水泵房、備煤除塵系統、篩運焦除塵系統、制冷站等風機水泵 |
ASD調速節能 |
|
|
燒結 |
料場 |
皮帶機破碎機布料機 |
MGD緩沖防堵轉隔離震動 |
|
球團及余熱 |
加熱風機鼓風機 |
ASD調速節能 |
|
|
環冷段 |
環冷鼓風機 |
ASD調速節能 |
|
|
煉鐵 |
高爐 |
除塵風、鼓風機、冷卻循環水泵、皮帶機等 |
ASD調速節能 |
|
煉鋼 |
轉爐 |
除塵風機、循環冷卻水泵等 |
ASD調速節能 |
|
動力 |
自備電廠 |
送風機引風機循環水泵凝結水泵 |
ASD調速節能 |
|
供水 |
供水泵 |
ASD調速節能 |
|
|
煤氣 |
鼓風機 |
ASD調速節能 |
|
|
軋制 |
制管連鑄軋制 |
結晶器冷卻水泵、層流泵、除鱗泵、除塵風機等 |
ASD調速節能 |
|
沖渣循環水 |
沖渣泵提升泵污水處理系統水泵 |
ASD調速節能 |
|
|
工藝段 |
主要設備 |
永磁裝置及其作用 |
|
|
采礦 |
井下 |
皮帶機破碎機 |
MGD緩沖防堵轉隔離震動維護少 |
|
井下排水 |
排水泵、提升泵、排風風機、鼓風機等 |
ASD調速節能 |
|
|
出料設備 |
出料皮帶機、出料刮板機等 |
FGC/MGD緩啟、防堵轉、隔振、維護少、故障少、安全穩定生產運行。 |
|
|
地面 |
料場、洗煤 |
漿液循環泵、清水泵、提升泵、鼓風機等 |
ASD調速節能 |
|
工藝段 |
主要設備 |
永磁裝置及其作用 |
|
|
主生產工藝段 |
石油石化 |
工藝流程中離心類風機、物料泵 |
ASD調速節能 |
|
化工生產 |
工藝流程內離心類風機、物料泵 |
ASD調速節能 |
|
|
原料、成品 |
進、出料皮帶機、帶減速機裝置等 |
FGC/MGD緩啟、防堵轉、隔振、維護少、故障少、安全穩定生產運行。 |
|
|
輔助工藝部分 |
動力部分 |
工藝?yán)鋮s循環水系統循環水泵、低溫泵、冷凍水泵、補給水泵等離心類水泵 |
ASD調速節能 |
|
污水處理 |
污水泵、提升泵、渣漿泵等 |
ASD調速節能 |
|
|
自備電廠 |
同電廠設備 |
||
五、用戶情況
目前大慶油田、上海石化、金陵石化、燕山石化、天津石化、廣州石化、烏魯木齊石化、九江石化、楊子石化、安慶石化、山東海化、粵電集團、皖能集團、唐山熱電、合肥電廠、沈陽熱電、華電重工、寧海電廠、田集電廠、包頭河西電廠、鞍鋼集團、首鋼集團、濟南鋼鐵公司、寶鋼集團、華凌鋼鐵集團、山西晉煤集團、山東棗莊煤礦、金川集團、新疆新汶礦務集團、云南錫業集團、云南磷業、貴陽鋁業、金川集團、廣州聯邦快遞、鞍山自來水公司等都是麥格鈉在中國的用戶。
六、政府支持

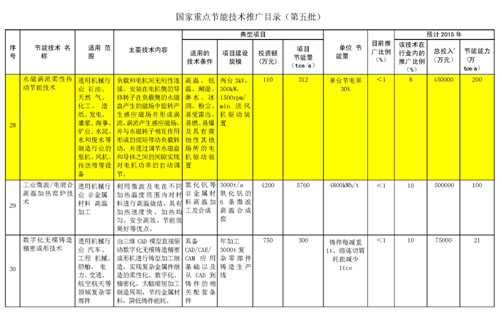

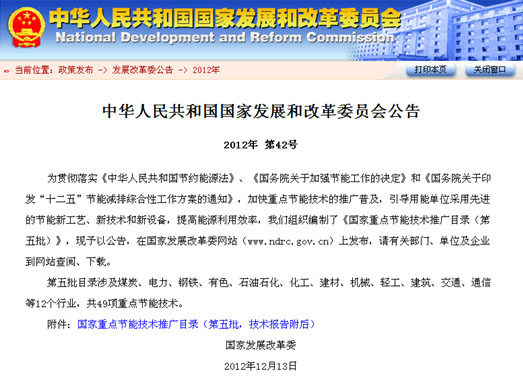

2012年11月，“永磁渦流柔性傳動節能技術”被列入國家發改委《國家重點節能技術推廣目錄（第五批）》第28項。

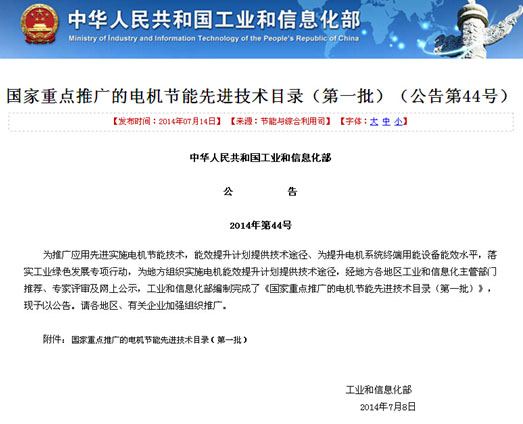

2014年7月,永磁渦流柔性傳動節能技術列入工信部《國家重點推廣的電機節能先進技術目錄》第22項。
2014年7月永磁渦流柔性傳動節能技術列入遼寧省科技廳、發改委、遼寧省經信委、環保廳《遼寧省重點節能減排技術目錄（第二批）》。
