直驅風力發電機對發電機有特殊的要求，因為風力機轉速低，直驅風力發電機要能在低轉速下正常發電，但低轉速發電機體積通常很大，縮小體積是主要的技術要求，縮小直徑或縮短厚度(盤式電機)都是重要的。為了實現這些目的，直驅風力發電機采用了與常規電機不同的結構，結構不同主要表現在定子與轉子的相對位置上，也就是磁場或磁路上，下面對幾類電機結構作簡單介紹。
按氣隙磁通方向分類
徑向氣隙磁通

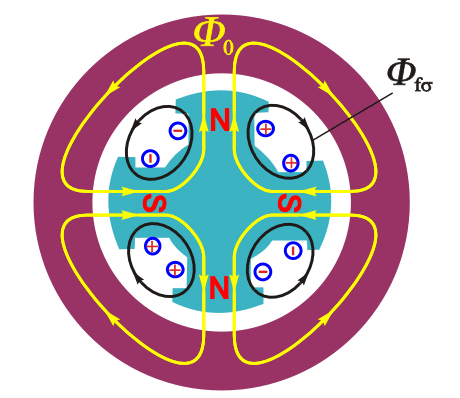

發電機依靠轉子對定子的相對運動來發電，在定子與轉子之間的間隙稱為氣隙。在傳統電機結構中，定子在外圍，轉子在中間旋轉，定子與轉子之間的間隙為柱面，柱面即為氣隙面，磁力線垂直于氣隙面，與所在點直徑方向平行，稱為徑向氣隙磁通。徑向氣隙磁通廣泛應用在傳統的發電機與電動機中。
軸向氣隙磁通
在多數盤式結構電機中，定子與轉子都呈盤型結構，兩者間的氣隙是與電機轉軸垂直的平面。磁力線垂直于氣隙面，與轉軸方向平行，稱為軸向氣隙磁通。軸向氣隙磁通主要用在盤式電機中，以適應垂直軸風力機的要求或其他特殊應用場合。
按定子磁通方向分類
縱向定子磁通
磁力線穿過電機定子與轉子形成閉合回路，是一個環繞的磁通。傳統電機的環繞磁通所在平面與轉子運動方向平行，稱為縱向定子磁通，簡稱為縱向磁通。縱向定子磁通廣泛應用在傳統發電機與傳統電動機中。
橫向定子磁通
橫向磁通是一種新型的電機結構，定子鐵芯采用U形結構，圖中有兩個U形定子鐵芯(整個電機有若干個U形定子鐵芯)，鐵芯中部是定子線圈導線。轉子與U形定子鐵芯間有氣隙，U形定子鐵芯內磁力線，也就是磁通回路，該回路所在平面與轉子運動方向垂直，稱這種結構形式為橫向定子磁通，簡稱為橫向磁通。橫向定子磁通形式繁多，結構復雜，較多用于低轉速電機。
按永磁體的安裝方式分類永磁體的安裝分為表面安裝與聚磁安裝。
永磁體安裝在轉子磁軛面上，永磁體的磁通直接穿過氣隙進入定子，簡單說就是永磁體磁通與氣隙平面垂直。永磁體嵌裝在轉子磁軛內，其磁通通過磁軛穿過氣隙進入定子。永磁體磁通方向與氣隙平面平行，稱為聚磁安裝。
表面安裝相對聚磁安裝要簡單一些;聚磁安裝可用磁通面積較大的永磁體，有利于提高氣隙磁通密度。聚磁安裝的永磁體也可與氣隙平面有一定夾角，也可與表面安裝混合運用
